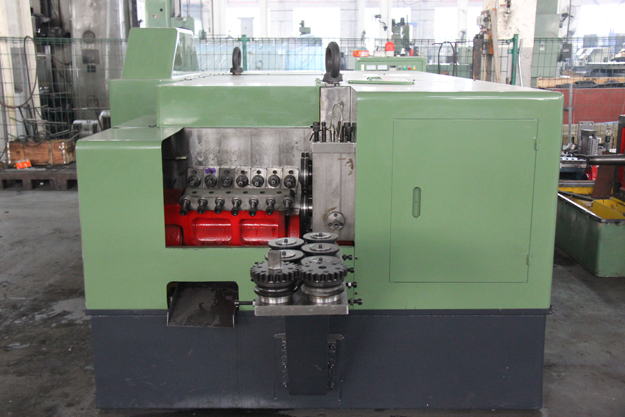

該機是生產六角螺母和一些非標準部件的專用設備。采用單面S板切料更加穩定有力，并可調節時間。S板帶動鉗架傳動更到位準確。機械傳動采用過橋二級機構。機床具有操作方便，噪音低，耗料少等特點。

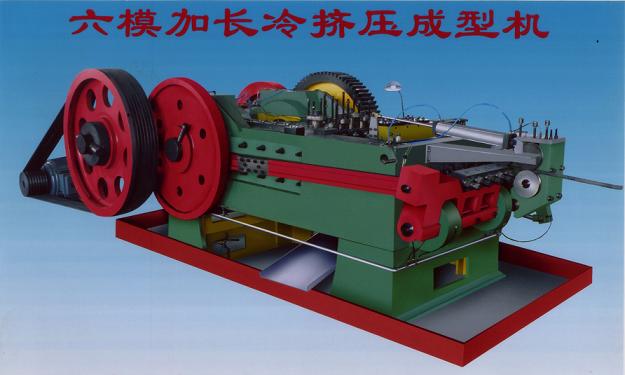

多工位加長型冷鐓成型機技術參數
型號 |
| 11B6SL | 14B6SL | 17B6SL | 19B6SL | 24B6SL | 33B6SL★ | 41B6SL★ |
模數 |
| 6 | 6 | 6 | 6 | 6 | 6 | 6 |
鐓鍛力 | 噸 | 60 | 120 | 140 | 180 | 300 | 400 | 600 |
切斷直徑 | 毫米 | 11 | 16 | 18 | 20 | 24 | 30 | 41 |
切斷長度 | 毫米 | 18 | 32 | 35 | 35 | 40 | 50 | 80 |
產品尺寸范圍 |
| Φ11*30L | Φ14*50L | Φ16*50L | Φ18*60/80L | Φ25*80/120L | Φ30*80/140L | Φ38*120L |
生產速度 | 件/分鐘 | 110 | 110 | 90 | 80 | 75 | 65 | 60 |
主滑塊行程 | 毫米 | 90 | 120 | 140 | 160 | 200 | 220 | 360 |
后頂出行程 | 毫米 | 30 | 50 | 50 | 65 | 80 | 80 | 140 |
模間距 | 毫米 | 50 | 60 | 70 | 80 | 100 | 140 | 165 |
主馬達 | 千瓦 | 11 | 22 | 30 | 45 | 75 | 132 | 160 |
潤滑馬達 | 千瓦 | 1.5 | 1.5 | 3 | 3 | 3 | 3 | 6 |
潤滑油量 | 升 | 4 | 5 | 6 | 7 | 9 | 11 | 15 |
重量 | 噸 | 4 | 8 | 13 | 17 | 28 | 48 | 82 |
外形尺寸 | 米 | 2.15*1.55*1.06 | 2.8*2.05*1.3 | 3.9*2.00*1.4 | 4.45*2.55*1.45 | 5.5*3.0*1.7 | 6.5*3.2*1.8 | 8.5*3.7*2.3 |
標注有 ★ 的機型是齒輪銅瓦式，其它為半軸承式。 | ||||||||
